パワエレの超実践的教材

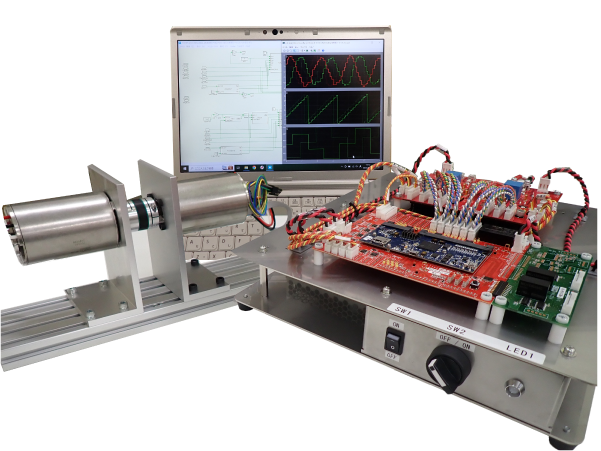

パワエレトレーナー

モータ制御をゼロから始めるにはモータ制御をゼロから始めるには、電気回路、制御理論、マイコンに関する知識が必要なので、簡単ではありません。 パワエレトレーナーは回路・
モータ・制御ソフトウェアのセット商品です。モータが駆動する状態で納品するので買ったその日から実験・シミュレーションが可能です。

POINT1
実験から掘り下げて考えることが可能
必要なところだけを学べる
モータが駆動する状態で納品するので実験から掘り下げて考えることが可能になり、必要なところだけを学ぶことが出来ます。
POINT2
使い方の説明はセミナー受講形式
パワエレトレーナーは使い方をセミナー形式で教えます。 セミナー内容はパワエレトレーナーを使ってモータを回すために必要な回路技術、制御技術を深掘りします。基礎から始めるのではなく、応用から始めるので「どうしてこの理論が必要なのか?」や「どうしてこの技術なのか?」を明確にすることができます。また、分からないことは直接聞けるので、理解が深まります。

POINT3
手を動かしながら考えるので理解深まる
パワエレトレーナーで「どうなる?」と手を動かして考えながら 実験・シミュレーションが出来るので、専門書だけでは分からないことを理解するきっかけになります。

POINT4
直感的に操作ができる

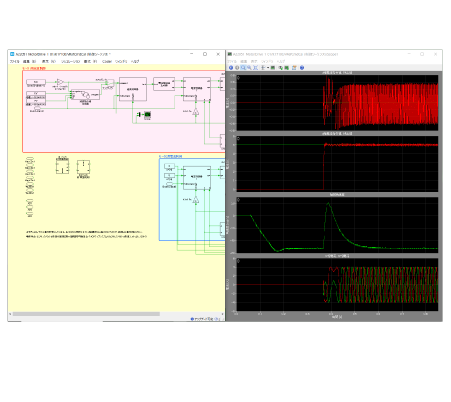

モータ制御をするには、マイコンに関する知識が必要になります。 パワエレトレーナーはコーディングする必要が無く、制御ブロック図を操作するだけでモータを駆動することができます。

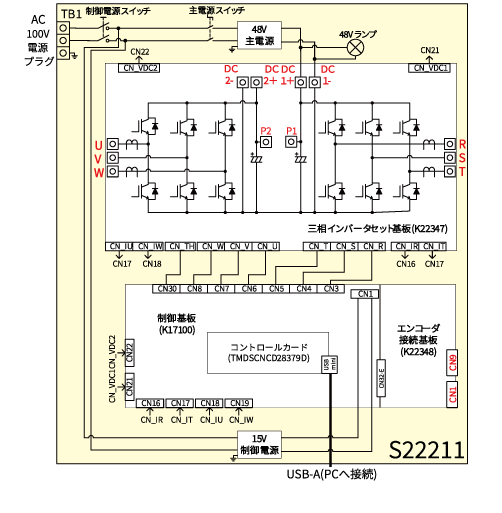

製品仕様
項目 仕様(型番)
AC100V 電源プラグ ケーブル付き
三相インバータセット基板 K22347
制御基板 K17100_ver.6.0
コントロールカード TMDSCNCD28379D
エンコーダ接続基板 K22348
48V 主電源 DC48V150W
15V 制御電源 DC15V 25W
48V ランプ
主電源スイッチ セレクタスイッチ
制御電源スイッチ ロッカースイッチ

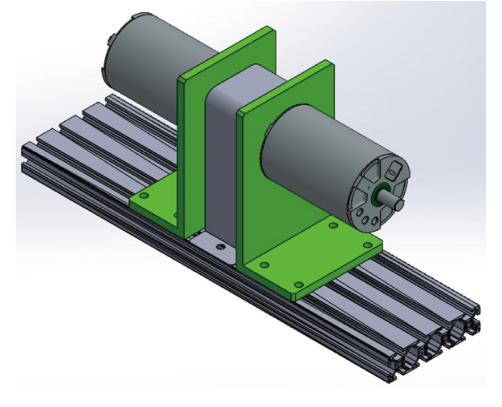

項目 仕様(型番)
外観寸法 320mm×80mm×138mm
モータ種類 永久磁石同期モータ
定格電流電圧 48V
定格出力 420W
定格回転数 3990min-1
48V 無負荷回転数 5090min-1
極対数 8
エンコーダ 1024PPR

※ラインドライバRS422

(出力:A , A_ , B , B_ , I , I_)

トルクセンサ

(オプション対応)

UTMⅡ-2Nm

動作環境
本モデルは以下の環境にて動作確認をしています。
PLECS Standalone 4.6.8
TI C2000 Code Generation 1.5.9 h
販売元・製造元
販売元
販売元・パワエレアカデミー
製造元
製造元1・長岡モーターディベロップメント
製造元2・長岡パワーエレクトロニクス
製造元3・ポニー電機
